Engineering Ceramic Co., (EC © ™) Rapport:
Högtemperaturkeramikmaterial(Si₃n₄, Sic, Al₂o₃, Zro₂) används allmänt i bearbetning, kemikalier, elektronik, flyg-, energi och biomedicinsk industri på grund av deras exceptionella hög temperaturmotstånd, korrosionsbeständighet och slitmotstånd. När efterfrågan växer för extrema miljöer (> 1000 ° C) har högtemperatur keramiska metallfogar blivit ett viktigt fokus för framtida applikationer. EC © ™ Advanced Welding Technology säkerställer precisionskontroll av kritiskmata igenomParametrar-inklusive vakuumnivå, uppvärmningshastighet, vistelse tid och kylningshastighet-som använder en ny lösning för högpresterande intryck.

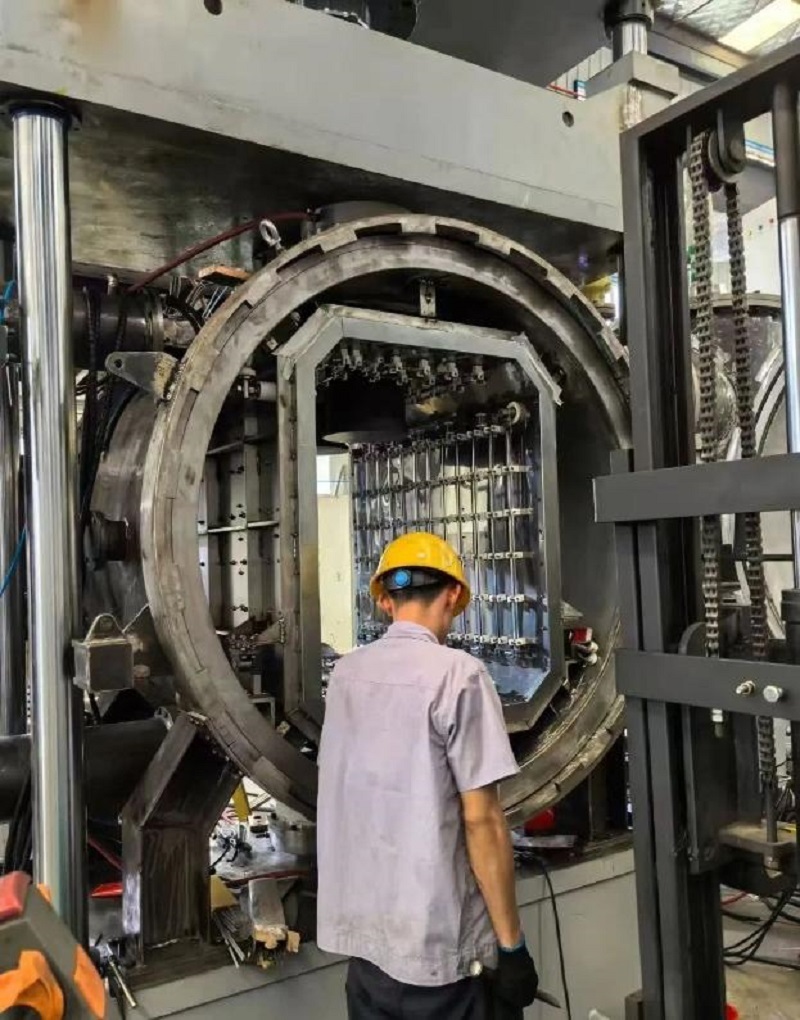

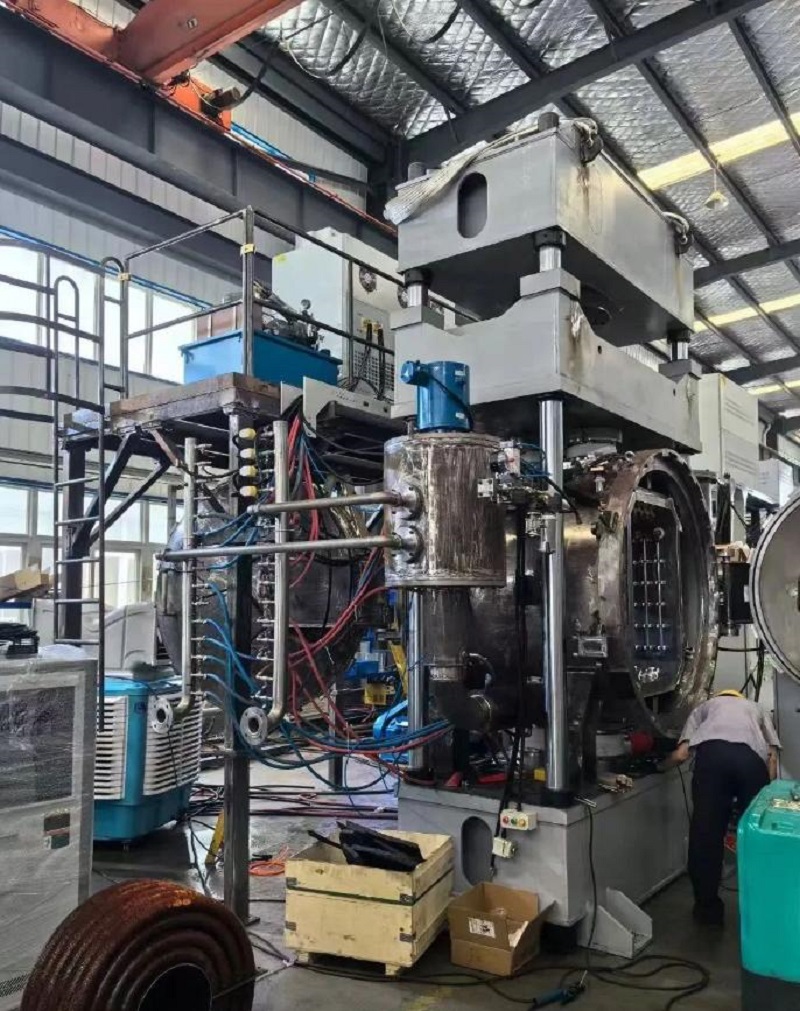

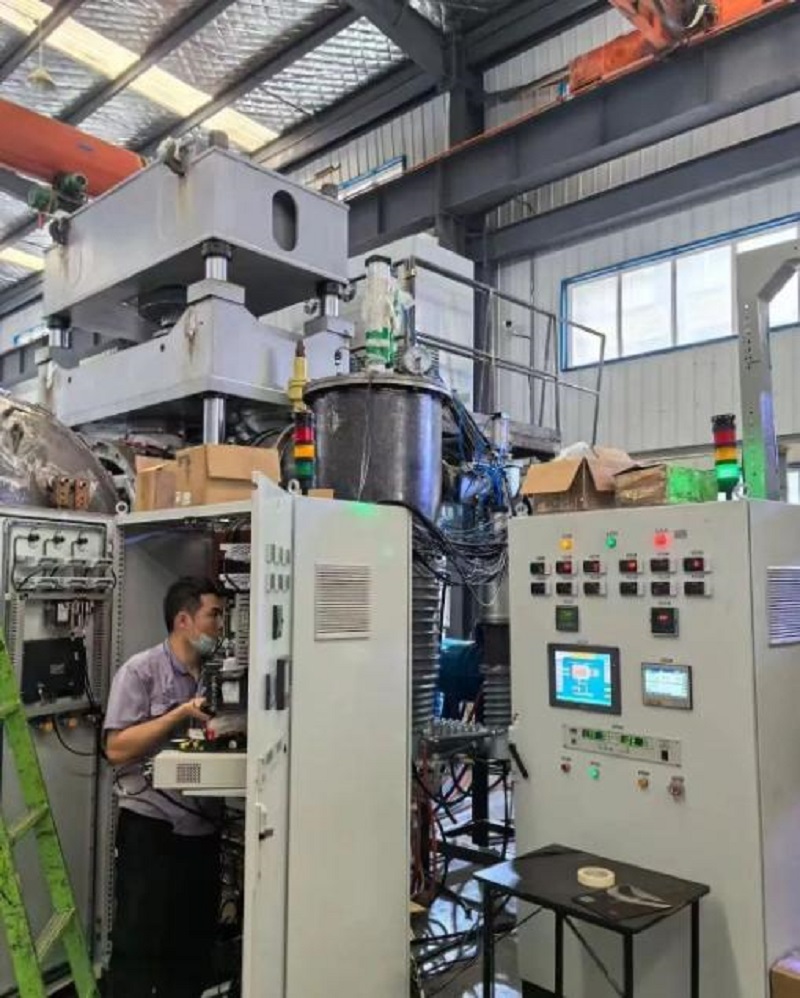

Vakuumdiffusionsbindning (VDB):
Starkare gränssnitt för extrema förhållanden
VDB använder hög temperatur, tryck och en vakuummiljö för att förbättra atomdiffusionen, vilket skapar robusta leder som är idealiska för hög temperaturstabilitet. Mellanlager måste uppfylla strikta kriterier: hög smältpunkt, kemisk reaktivitet med keramik och matchade termiska expansionskoefficienter. Vanliga material inkluderar NB, Ti, Ni-Cr-legeringar och Ti/Ni-flerskiktsfolier.
- Plasmaförbehandling förbättrar keramisk ytbindning, vilket minskar nödvändig temperatur (850–1000 ° C) och tryck (15–25 MPa). En studie på 2025 visade att Si₃n₄-Mo-lederna uppnådde 230 MPa skjuvhållfasthet vid 1000 ° C, en förbättring på 10% jämfört med konventionella metoder.
- Ti/Ni/Nb flerskiktsinterskikt mildrar restspänning via graderad termisk expansion. Sic-Ni-leder nådde 270 MPa i 4-punktsböjning vid 900 ° C.
- Mikrovågsuppvärmning streckar bindningstiden (<20 min) och energianvändning. Al₂o₃-ti-leder träffade 190 MPa skjuvhållfasthet vid 950 ° C (2025 data).
Övergående vätskefasbindning (TLPB):
Snabbare, starkare, effektivare
TLPB använder sammansatta interskikt för att bilda en vätskefas vid lägre temperaturer, kombinera håravfall och diffusionssvetsfördelar. Dessa interskikt blandar lågsmältande (Cu, AL) och högsmältande (Ni, Nb) -skikt för enhetliga högtemperaturstrukturer.
-Al-Ti-Ni och Cu-Ti-Zr interskikt lägre bindningstemperaturer till 800–950 ° C. Si₃n₄-si₃n₄-lederna nådde 400 MPa böjstyrka vid 850 ° C (2025).
- Reaktiv TLPB: Tillsätt ZR/HF ökar reaktioner för keramiska gränssnitt. Sic-Ni-leder uppnådde 320 MPa skjuvhållfasthet vid 900 ° C, vilket bibehöll 200 MPa vid 1000 ° C.
-Elektriskt fältassisterat TLPB: Pulserade fält påskyndar diffusion, vilket skär bindningstiden till 10–15 min. Al₂o₃-ni-leder träffade 350 MPa vid 800 ° C med 20% bättre termisk chockmotstånd (2025 data).
Sex precisionskontroller för oöverträffad kvalitet
1.Temperatur: Ställ in 0,5–0,8 × smältpunkt (850–1000 ° C). Si₃n₄-ni-leder optimerade vid 900 ° C nådde 240 MPa skjuvhållfasthet (+20% gränssnittsstabilitet).
2.Pressur: 10–25 MPa säkerställer snäv kontakt och atomdiffusion. Sic-Ti-led vid 20 MPa hade 40% färre tomrum och 260 MPa styrka vid 1000 ° C.
3. Tid: 10–60 min vistelse tid, materialberoende. Si₃n₄-mo-leder vid 950 ° C under 30 minuter bildade enhetliga reaktionsskikt, vilket uppnådde 250 MPa vid 1000 ° C. AI-driven optimering sänker kostnaderna.
4. Vakuum: Underhålls vid 10⁻⁴–10⁻⁶ PA för att minska oxidationen. Dynamisk kontroll (initial 10⁻³ PA, senare10⁻⁶ PA) förbättrade Sic-Ti-ledkonsistensen, sänkning av styrka varians med 35%. Realtidsgasanalys (O₂, N₂) förfinar ytterligare kvalitet (2025).
5. Uppvärmningshastighet: 5–15 ° C/min förhindrar termisk stress. Si₃n₄-Ti-leder vid 10 ° C/min hade 60% färre mikrosprickor och 265 MPa skjuvhållfasthet vid 950 ° C.
6. Kylningshastighet: 5–10 ° C/min minimerar restspänning. Si₃n₄-mo-leder med 8 ° C/min iscensatt kylning (långsam till 600 ° C, då naturligt) uppnådde 300 MPa böjningsstyrka vid 900 ° C, 30% högre än snabb kylning.
Framtida utsikter: Med framsteg inom plasmaaktivering, smart processkontroll och nya interskikt är keramiska metallmaterial beredda att dominera nästa gen höga temperaturapplikationer-från flyg- och rymdmotorer till fusionsreaktorer. EC © ™ Precision Welding Solutions är i framkant av denna revolution.
(Obs: Alla data återspeglar 2025 forskningsresultat. Inga numeriska värden ändrades.)
Uttalande: Artikeln/nyheterna/videon kommer från Internet eller, gjord av AI -programvaran. Vår webbplats trycker om i syfte att dela. Upphovsrätten till den omtryckta artikeln/nyheterna/videon tillhör den ursprungliga författaren eller det ursprungliga officiella kontot. Om det är någon intrång, vänligen informera oss i tid så kommer vi att verifiera och ta bort det.
